聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

CM-HWL系列 鋼片加長型

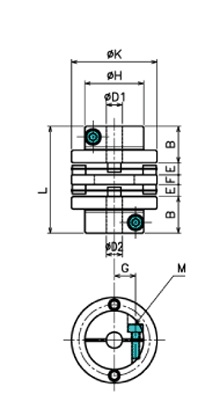

CM-HWL 尺寸表／ Dimension 單位/Unit：mm
規格NO D1/公差
Tolerance(H8)		 H K B E F L G M
min max
HWL-35C 6 12 24 35 13 3 8 40 9 M3
HWL-40C 8 14 28 40 17 3.95 10 51.9 10.5 M4
HWL-45C 8 19 32 45 18 3.95 10 53.9 13 M4
HWL-56C 12 24 42 56 21.4 4.95 12 64.7 16.5 M5
HWL-68C 14 25 46 68 24 5.25 15.5 74 17.5 M6
HWL-82C 19 35 62 82 30 8.8 21.5 99.1 24 M8


CM-HWL 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高轉速
(rpm)		 慣性矩
(kg.㎡)		 重量
(g)
偏心
(mm)		 偏角
(o)		 軸向位移
(mm)
HWL-35C 4 8 0.2 2 ±0.40 10000 3.8×10 53
HWL-40C 6 12 0.24 2 ±0.50 10000 12.5×10 93
HWL-45C 10 20 0.24 2 ±0.60 10000 16.42×10 122
HWL-56C 25 50 0.28 2 ±0.80 10000 48×10 275
HWL-68C 45 90 0.34 2 ±0.90 10000 126×10 493
HWL-82C 95 190 0.52 2 ±1.10 10000 565×10 927



Features：
* 高剛性
* 高扭力
* 低慣性
* 零迴轉間隙
* 適用於工具機械，高精密傳動機組
* 緩衝材：不銹鋼彈片
* 固定方式：夾鉗式
