聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

CM-HL系列 鋼片式

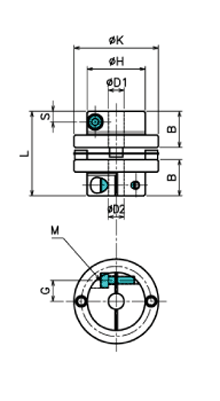

CM-HL-C 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 H K S B L G M
min max
HL-35C 6 12 25 35 4 13 29 9 M3
HL-40C 8 14 28 40 5.5 17 37.95 10.5 M4
HL-45C 8 19 32 45 5.7 18 39.95 13 M4
HL-56C 10 24 42 56 6.7 21.4 47.75 16.5 M5
HL-66C 12 25 46 68 7.5 24 53.25 17.5 M6
HL-82C 19 35 62 82 9 30 68.8 24 M8


CM-HL-C 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 偏角
(o)		 軸向位移
(mm)		 最高轉速
(rpm)

剛性靜
扭力值
(N.m/rad)

 慣性矩
(kg.㎡)		 重量
(g)
HL-35C 4 8 1 ±0.02 10000 1500 3.8×10 33
HL-40C 6 12 1 ±0.25 10000 2800 12.5×10 63
HL-45C 10 20 1 ±0.03 10000 3000 16.42×10 76
HL-56C 25 50 1 ±0.04 10000 4200 48×10 156
HL-66C 45 90 1 ±0.45 10000 6950 126×10 270
HL-82C 95 190 1 ±0.55 10000 8600 565×10 727


Features：
* 高剛性
* 高扭力
* 低慣性
* 零迴轉間隙
* 適用於工具機械，高精密傳動機組
* 緩衝材：不銹鋼彈片
* 固定方式：夾鉗式
