聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

CM-HB系列 鋼片式

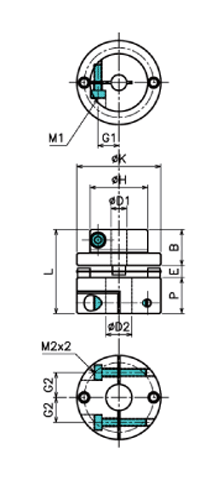

CM-HB 尺寸表／ Dimension 單位/Unit：mm
規格NO D1/公差
Tolerance(H8)		 D2/公差
Tolerance(H8)		 H K B E P L G1 G2 M1 M2
min max min max
HB-35C 6 12 6 14 24 35 13 3 12 28 9 12.5 M3 M3
HB-40C 8 14 8 16 28 40 17 3.95 15 35.95 10.5 14 M4 M4
HB-45C 8 19 10 19 32 45 18 3.95 15 36.95 13 17.5 M4 M4
HB-56C 12 24 12 25 42 56 21.4 4.95 20 46.35 16.5 22 M5 M5
HB-68C 12 25 14 28 46 68 24 5.25 24 53.25 17.5 26 M6 M6
HB-82C 19 35 19 35 62 82 30 8.8 29.8 68.6 24 31 M8 M8


CM-HB 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高轉速
(rpm)		 慣性矩
(kg.㎡)		 重量
(g)
偏心
(mm)		 偏角
(o)		 軸向位移(mm)
HB-35C 4 8 0.02 1 ±0.2 10000 6.06×10 41
HB-40C 6 12 0.02 1 ±0.25 10000 14.5×10 88
HB-45C 10 20 0.02 1 ±0.3 10000 22.99×10 115
HB-56C 25 50 0.02 1 ±0.4 10000 99.3×10 210
HB-68C 45 90 0.02 1 ±0.45 10000 268×10 405
HB-82C 95 190 0.02 1 ±0.55 10000 705×10 810


Features：
* 高剛性
* 高扭力
* 低慣性
* 零迴轉間隙
* 適用於伺服馬達
* 固定方式：夾鉗式
